通过 SoftEther 连接到内网

之前由于某些原因总在家办公，但是有些东西又需要连接到公司的机器上，所以找了一些资料，用 SoftEther 搭建服务器，然后从家里连上公司的办公网，现在将步骤记录一下。

首先下载 SoftEther
根据 Server 的版本和架构选择相应版本安装
配置 SoftEther Server 并使用本地网桥优化性能

安装编译依赖：

apt install make binutils gcc

下载安装不细说了，主要记录配置过程。

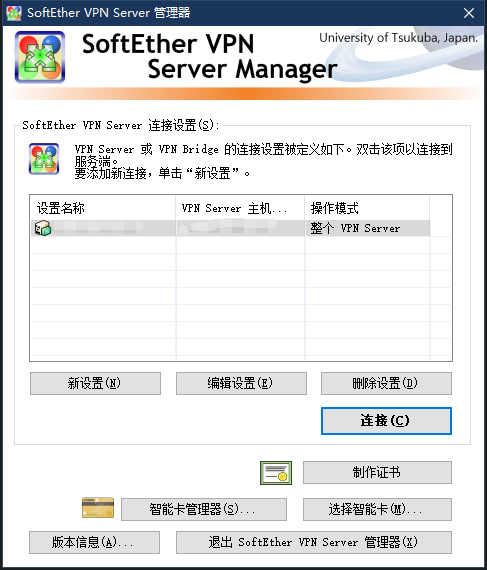

安装完毕之后，用管理器连接 SoftEther Server

要注意的两点分别如下：

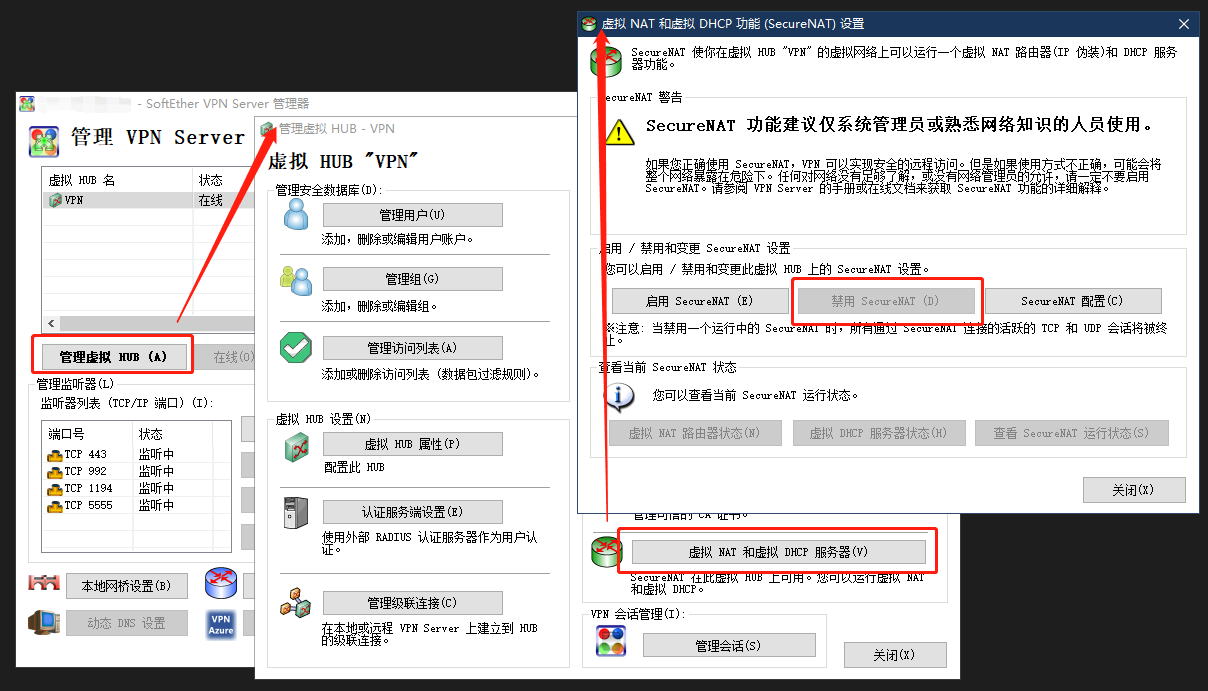

由于要使用本地网桥，所以先禁用 SecureNAT 功能

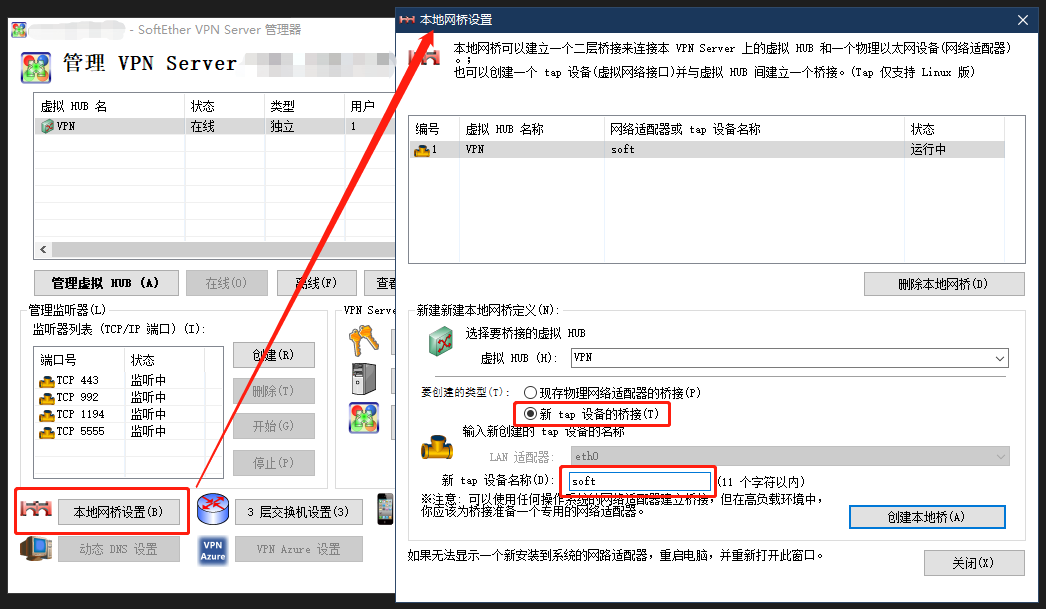

然后在本地网桥里创建新 tap 设备

然后回到 Server 的控制台查看：

# ifconfig tap_soft
tap_soft: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        ether 5e:99:af:e9:a9:12  txqueuelen 1000  (Ethernet)
        RX packets 184316  bytes 24147044 (24.1 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 82361  bytes 62678093 (62.6 MB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

给 tap_soft 分配 IP 地址：

ifconfig tap_soft 192.168.100.1

因为没有启用 SecureNAT 和 SecureDHCP。所以需要安装 DHCP 服务器。

DHCP 服务器有两种可用 isc-dhcp-server 和 dnsmqsq。由于我还要做一些解析，所以选用 dnsmqsq。

安装 dnsmasq，配置 DNS Server

apt install dnsmasq

如果是 Ubuntu 18 以上的版本，会提示 dnsmasq 启动失败，是因为系统服务 systemd-resolved 在运行导致的，我们需要停止并禁用它，启用 dnsmasq

systemctl disable systemd-resolved.service
service systemd-resolved stop
systemctl enable dnsmasq

编辑配置文件：/etc/dnsmasq.conf，

# 不读取本地 hosts 文件
no-resolv
# 按照顺序解析，直到解析成功为止
strict-order
# 监听地址
listen-address=211.*.*.*
# 缓存大小
cache-size=10240
# 自定义解析，DNS劫持
address=/lyndi.cn/211.*.*.*
address=/*.cn/211.*.*.*
address=/*.me/211.*.*.*
# 正常的 DNS 服务器地址，用来解析非自定义解析的域名
server=211.*.*.*
server=211.*.*.*

重启 dnsmasq

service dnsmasq restart

然后用命令行开启 dnsmasq 的 DHCP Server：

dnsmasq --port=0 --no-resolv --interface=tap_soft --dhcp-range=tap_soft,192.168.100.10,192.168.100.200,12h --dhcp-option=tap_soft,3,192.168.100.1 --dhcp-option=tap_soft,6,211.*.*.*

--port=0 禁用 DNS 解析，只启动 DHCP 功能

--no-resolv 不读取 resolv.conf 和 hosts 文件

--interface=tap_soft 绑定到 tap_soft 网卡，只在这个网卡上运行 DHCP Server

--dhcp-range=tap_soft,192.168.100.10,192.168.100.240,12h 分配的 IP 地址池和租约

--dhcp-option=tap_soft,3,192.168.100.1 分配的网关

--dhcp-option=tap_soft,6,211.*.*.* 分配 DNS Server，指定为本机

额外参数：

--no-daemon 不以守护进程模式执行

--log-queries 记录解析日志

--log-dhcp 记录 DHCP 日志

上述参数可以进入调试模式看日志

接下来开启转发，编辑配置文件：/etc/sysctl.conf

net.ipv4.ip_forward = 1

重载配置

sysctl -p

设置 iptables 转发

iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -d 10.0.0.0/22 -j SNAT --to-source x.x.x.x

这里的 x.x.x.x 需要换成 SoftEther Server 的内网地址，这样通过 VPN 拨号连上来之后，通过该地址连入公司内网网段 10.0.0.0/22

iptables -t nat -A POSTROUTING -s 192.168.8.0/24 -j SNAT --to-source x.x.x.x

这里的 x.x.x.x 需要换成 SoftEther Server 的公网地址，这一条是解决连上 VPN 之后无法访问外网的问题

机器重启后 iptables 配置丢失的问题可以用 iptables-persistent 解决或者将命令写入 rc.local

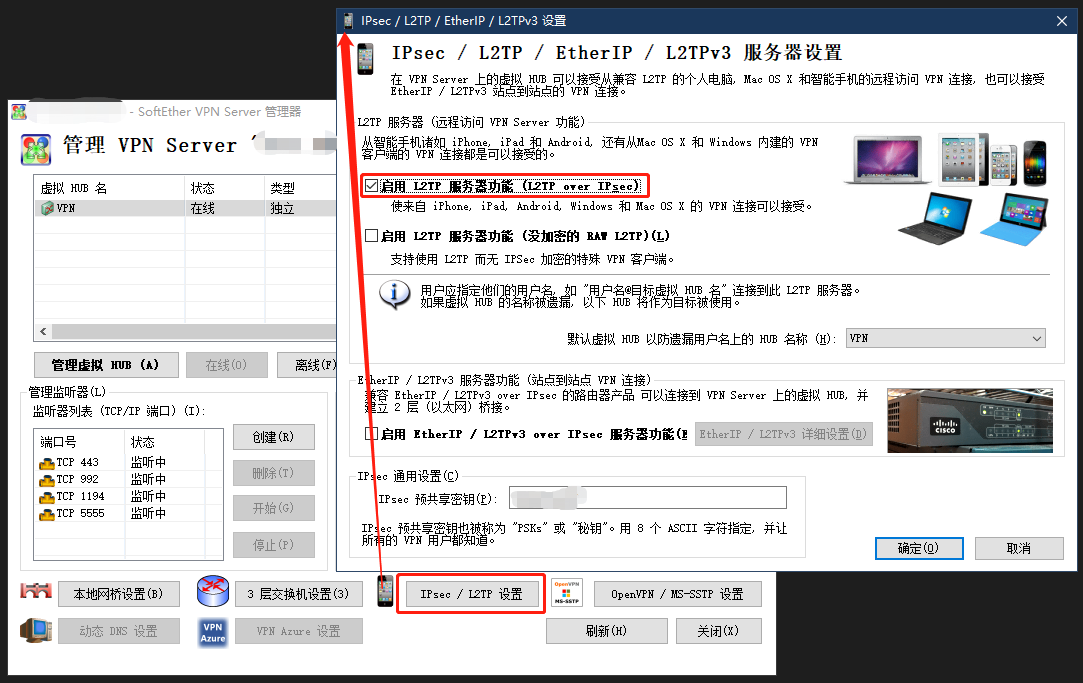

为了方便 IOS 设备连接，要开启 L2TP

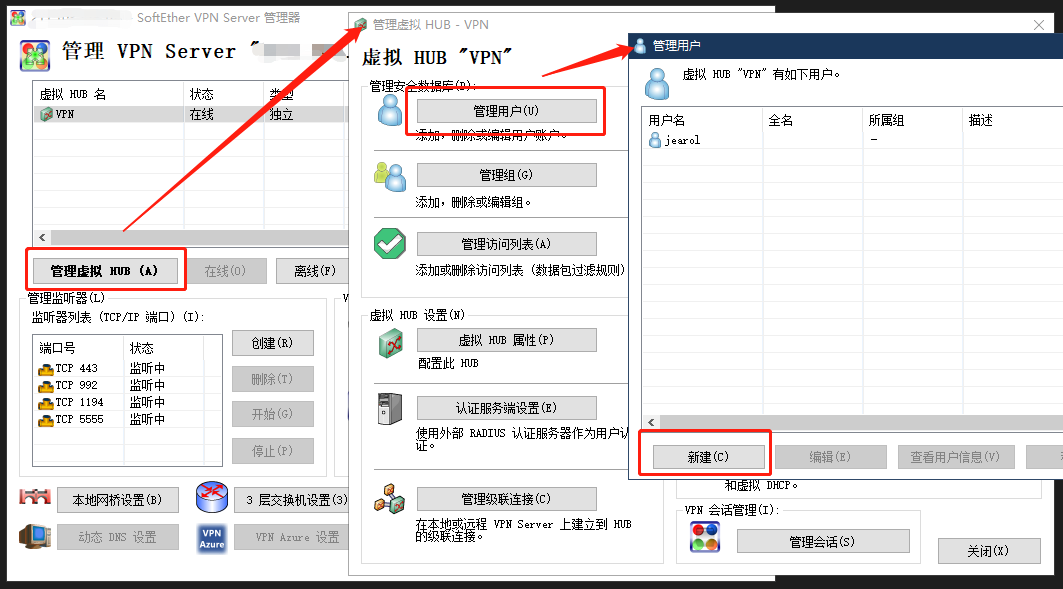

至此，配置完毕，接下来就在管理器里创建账号

然后就可以创建 VPN 连接，连接到 SoftEther Server ，通过 SoftEther Server 连接到公司内网里了。

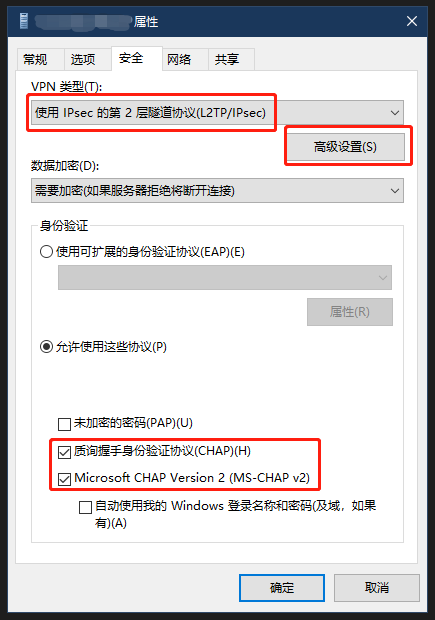

在 Windows 里的 VPN 连接需要做如下配置：

在“高级设置”里填入 SoftEther 中设置的 IPsec 预共享秘钥

最后有其他人做的本地网桥和 SecureNAT 的速度对比，相差还是比较大的。


本地网桥	SecureNAT

参考资料：

http://blog.lincoln.hk/blog/2013/05/17/softether-on-vps-using-local-bridge/

可以把上述命令写入 rc.local 里，开机自动执行：

其中 10.0.3.254 为服务器内网地址，211.*.*.* 为公网地址

#内网共享上网
iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT
iptables -t nat -A POSTROUTING -s 10.0.0.0/22 -j SNAT --to-source 211.103.128.178
#延迟 15 秒启动 SoftEther，再延迟 5 秒设置 tap_soft 的 IP、添加 iptables 规则，开启 dnsmasq 的 DHCP Server
(sleep 15
/root/vpnserver/vpnserver start
sleep 5
ifconfig tap_soft 192.168.100.1
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -d 10.0.0.0/22 -j SNAT --to-source 10.0.3.254
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -j SNAT --to-source 211.*.*.*
iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o eth1 -j MASQUERADE
#这里是手动启动isc-dhcp-server
#/etc/init.d/isc-dhcp-server start
dnsmasq --port=0 --no-resolv --interface=tap_soft --dhcp-range=tap_soft,192.168.100.10,192.168.100.200,12h --dhcp-option=tap_soft,3,192.168.100.1 --dhcp-option=tap_soft,6,211.*.*.*
)&

关于 Ubuntu 16 之后启用 rc.local 请参考：启用 rc.local

另外附上 isc-dhcp-server 的食用方法：

安装 isc-dhcp-server：

apt install isc-dhcp-server

isc-dhcp-server 有两个配置文件，分别是 /etc/default/isc-dhcp-server 和 /etc/dhcp/dhcpd.conf，

/etc/default/isc-dhcp-server 里设置运行 DHCP Server 的网卡

INTERFACESv4="tap_soft"

/etc/dhcp/dhcpd.conf 里设置 DHCP Server 的具体参数

# DHCP 分配的网段和掩码
subnet 192.168.100.0 netmask 255.255.255.0 {
  # 分配的地址池
  range 192.168.100.100 192.168.100.240;
  # 分配的 DNS Server，上边说了我安装了 dnsmqsq，所以设置为本机公网 IP 就行，否则请用实际 DNS
  option domain-name-servers 211.*.*.*;
  # 分配的域的域名，随便设置就好，我用的默认
  option domain-name "internal.example.org";
  # 分配的掩码
  option subnet-mask 255.255.255.0;
  # 分配的网关
  option routers 192.168.100.1;
  # 分配的广播地址
  option broadcast-address 192.168.100.255;
  # 默认租期秒
  default-lease-time 86400;
  # 最大租期秒
  max-lease-time 604800;
}

然后重启服务

service isc-dhcp-server restart

为了保证 DHCP Server 在 SoftEther 启动之后，本地网桥 tap_soft 出现之后再启动，需要去掉它的自启动：

systemctl disable isc-dhcp-server
